Мультиметр - это универсальный электроизмерительный прибор, сочетающий в себе функции вольтметра, амперметра и омметра. Современные модели могут также измерять температуру, проверять диоды и транзисторы.
Содержание
Что такое мультиметр
Мультиметр - это универсальный электроизмерительный прибор, сочетающий в себе функции вольтметра, амперметра и омметра. Современные модели могут также измерять температуру, проверять диоды и транзисторы.

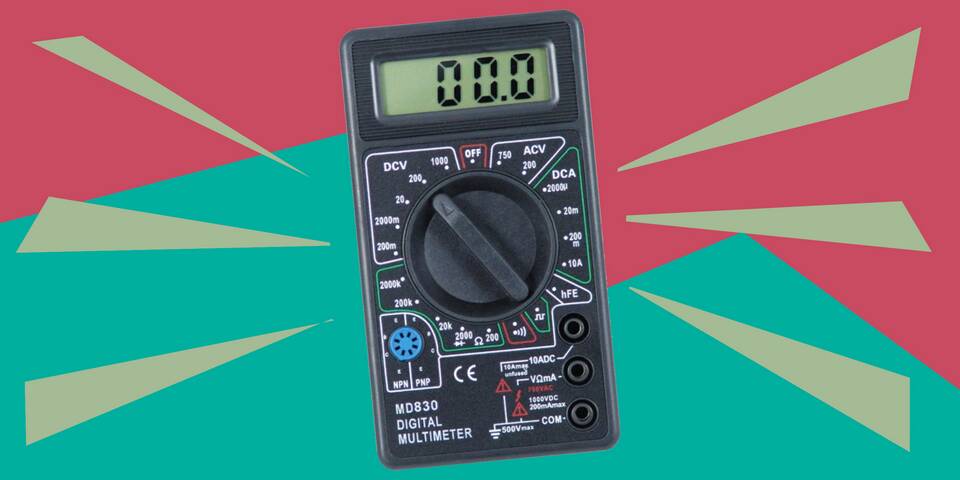

Основные элементы мультиметра
| Элемент | Назначение |
| ЖК-дисплей | Отображение результатов измерений |
| Переключатель режимов | Выбор типа и диапазона измерений |
| Разъемы для щупов | Подключение измерительных проводов |
| Кнопки функций | Дополнительные настройки |
Подготовка к работе
- Установите батарейку (если прибор новый)
- Подключите щупы:
- Черный провод - в COM разъем
- Красный провод - в VΩmA разъем
- Проверьте исправность прибора, замкнув щупы - должно показывать 0 Ом
Измерение напряжения
Постоянное напряжение (DCV)
- Установите переключатель в режим DCV (V⎓)
- Выберите диапазон выше предполагаемого напряжения
- Красный щуп подключите к "+", черный - к "-"
- Считайте показания с дисплея
Переменное напряжение (ACV)
- Переключите в режим ACV (V~)
- Выберите диапазон 200V или 750V для сети 220В
- Подключите щупы к контактам
- Измерьте напряжение
Измерение силы тока
| Тип тока | Порядок измерения |
| Постоянный (DCA) | 1. Переключить в режим DCA (A⎓) 2. Разорвать цепь и подключить последовательно 3. Считать показания |
| Переменный (ACA) | 1. Переключить в режим ACA (A~) 2. Подключить аналогично DCA 3. Измерить ток |
Измерение сопротивления
- Выключите питание цепи
- Установите режим Ω
- Выберите подходящий диапазон
- Подключите щупы к элементу
- Считайте показания
Прозвонка цепи
- Установите режим прозвонки (значок диода или звука)
- Подключите щупы к концам проверяемого участка
- Звуковой сигнал означает целостность цепи
Проверка диодов
- Установите режим проверки диодов
- Подключите красный щуп к аноду, черный - к катоду
- Исправный диод показывает 0.5-0.7В
- При обратном подключении должно быть "1" (бесконечность)
Меры предосторожности
| Ситуация | Меры безопасности |
| Работа с высоким напряжением | Используйте изолированные щупы и перчатки |
| Измерение тока | Не превышайте максимальный ток для разъема |
| Хранение | Устанавливайте переключатель в положение "OFF" |
Частые ошибки новичков
- Измерение сопротивления под напряжением
- Неправильное подключение щупов при измерении тока
- Выбор слишком маленького диапазона измерений
- Игнорирование полярности при измерении постоянного напряжения
Заключение
Мультиметр - незаменимый инструмент для работы с электроникой и электрическими цепями. Освоив базовые измерения, вы сможете диагностировать неисправности, проверять элементы и проводить монтажные работы. Всегда соблюдайте технику безопасности при работе с электричеством.
